Написание кода для ардуино. Зачем нужны языки программирования. Общее описание языков программирования

Arduino представляет собой небольшую плату, которая служит для создания различных устройств, интересных гаджетов и даже для вычислительных платформ. Данную плату называют микроконтроллером, которая распространяется с открытыми исходными кодами и с которой можно использовать множество приложений.

Это наиболее простой и недорогой вариант для начинающих, любителей и профессионалов. Процесс программирования проходит на языке Processing/Wiring, который осваивается быстро и легко и в основе которого лежит язык C++, а благодаря это сделать очень легко. Давайте рассмотрим, что такое Arduino, чем полезна для начинающих, её возможности и особенности.

Arduino является вычислительной платформой или платой, которая будет служить мозгом для ваших новых устройств или гаджетов. На ее основе вы сможете создавать как устройства с простыми схемами, так и сложные трудоемкие проекты, например, роботов или дронов.

Основой конструктора служит плата ввода-вывода (аппаратная часть), а также программная часть. Программное обеспечение конструктора на основе Ардуино представлено интегрированной средой разработки .

Внешне сама среда выглядит так:

Программная часть Ардуино разработана таким образом, чтобы справиться с ней мог даже начинающий пользователь, не имеющий представления о программировании. Дополнительным фактором успеха в использовании микроконтроллера стала возможность работать с макетной платой, когда к контроллеру подключаются необходимые детали (резисторы, диоды, транзисторы и т.п.) без необходимости в пайке.

Большая часть плат Arduino имеют подключение через USB кабель. Подобное соединение позволяет обеспечить плату питанием и загрузить скетчи, т.е. мини-программы. Процесс программирования так же является предельно простым. Вначале пользователь использует редактор кода IDE для создания необходимой программы, затем она загружается при помощи одного клика в Ардуино.

Как купить Arduino?

Плата и многие детали Ардуино производится в Италии , поэтому оригинальные составляющие отличаются достаточно высокой стоимостью. Но существуют отдельные компоненты конструктора или наборы, так называемые кит-наборы, которые выпускается по итальянской аналогии, однако по более доступным ценам.

Купить аналог можно на отечественном рынке или, к примеру, заказать из Китая. Многие знают про сайт АлиЭкспресс, например. Но начинающим свое знакомство с Ардуино лучше свою первую плату заказать в российском интернет-магазине. Со временем можно перейти на покупку плат и деталей в Китае. Срок доставки из этой страны составит от двух недель до месяца, а, например, стоимость большого кит-набора будет не более 60-70 долларов .

Стандартные наборы включают в себя как правило следующие детали:

• макетная плата;
• светодиоды;
• резисторы;
• батареи 9В;
• регуляторы напряжения;
• кнопки;
• перемычки;
• матричная клавиатура;
• платы расширения;
• конденсаторы.

Нужно ли знать программирование?

Первые шаги по работе с платой Arduino начинаются с программирования платы. Программа, которая уже готова к работе с платой, называют скетчем. Переживать о том, что вы не знаете программирование не нужно. Процесс создания программ довольно несложный, а примеров скетчей очень много в интернете, так как сообщество Ардуинщиков очень большое.

После того как программа составлена она загружается (прошивается) на плату. Ардуино в этом случае имеет неоспоримое преимущество – для программирования в большинстве случаев используется USB-кабель. Сразу после загрузки программа готова выполнять различные команды.

Начинающим работать с Arduino нужно знать две ключевые функции:

• setup() – используется один раз при включении платы, применяется для инициализации настроек;
• loop() – используется постоянно, является завершающим этапом настройки setup.

Пример записи функции setup() :

Void setup() { Serial.begin(9600); // Открываем serial соединение pinMode(9, INPUT); // Назначаем 9 пин входом pinMode(13, OUTPUT); // Назначаем 13 пин выходом }

Функция setup() выполняется в самом начале и только 1 раз сразу после включения или перезагрузки вашего устройства.

Функция loop() выполняется после функции setup(). Loop переводится как петля, или цикл. Функция будет выполняться снова и снова. Так микроконтроллер ATmega328 (большинстве плат Arduino содержат именно его), будет выполнять функцию loop около 10 000 раз в секунду.

Также вы будете сталкиваться с дополнительными функциями:

• pinMode – режим ввода и вывода информации;
• analogRead – позволяет считывать возникающее аналоговое напряжение на выводе;
• analogWrite – запись аналогового напряжения в выходной вывод;
• digitalRead – позволяет считывать значение цифрового вывода;
• digitalWrite – позволяет задавать значение цифрового вывода на низком или высоком уровне;
• Serial.print – переводит данные о проекте в удобно читаемый текст.

Помимо этого Ардуино начинающим понравится то, что для плат существует множество библиотек, которые представляют собой коллекции функций, позволяющих управлять платой или дополнительными модулями. К числу наиболее популярных относятся:

• чтение и запись в хранилище,
• подключение к интернету,
• чтение SD карт,
• управление шаговыми двигателями,
• отрисовка текста
• и т. д.

Как настроить Ардуино?

Одним из главных преимуществ конструктора является его безопасность относительно настроек пользователя. Ключевые настройки, потенциально опасные для Arduino, являются защищенными и будут недоступны.

Поэтому даже неопытный программист может смело экспериментировать и менять различные опции, добиваясь нужного результата. Но на всякий случай очень рекомендуем прочитать три важных материала по тому как не испортить плату:

Алгоритм классической настройки программы Arduino выглядит так:

• установка IDE, которую можно загрузить ниже или или с сайта производителя ;
• установка программного обеспечения на используемый ПК;
• запуск файла Arduino;
• вписывание в окно кода разработанную программу и перенос ее на плату (используется USB кабель);
• в разделе IDE необходимо выбрать тип конструктора, который будет использоваться. Сделать это можно в окне «инструменты» - «платы»;
• проверяете код и жмете «Дальше», после чего начнется загрузка в Arduino.

Версия	Windows	MacOS	Linux
1.6.5	Zip Installer	Installer	32 bits 64 bits
1.8.2	Zip Installer	Installer	32 bits 64 bits ARM
1.8.5	Zip Installer App	Installer	32 bits 64 bits ARM

Набиваем руку

Для того чтобы уверенно реализовывать сложные задумки, пользоваться программной средой и Ардуино начинающим необходимо «набить руку». Для этого рекомендуется для начала освоить более легкие задачи и проекты.

Самый простой проект, который вы можете сделать - заставить светодиод, который расположен на плате Ардуино напротив порта, мигал каждую секунду.

Для этого необходимо:

• подключить конструктор к ПК,
• открыть программу, в разделе «сервис» ищем блок «последовательный порт»
• выбираем необходимый интервал
• после чего необходимо добавить код, который есть в Arduino IDE в разделе "Примеры".

Первыми проектами в Ардуино для начинающих могут стать:

• мигающий светодиод;
• подключение и управление датчиком температуры;
• подключение и управление датчиком движения;
• подключение фоторезистора;
• управление сервоприводом.

Первый проект

Вот мы и дошли до нашего первого проекта. Давайте соединим Ардуино, светодиод и кнопку. Этот проект отлично подойдет начинающим.

Схема у нас будет такая:

Светодиод загорится после нажатия на кнопку, а после следующего нажатия погаснет. Сам скетч или программа для Ардуино будет такой:

// пины подключенных устройств int switchPin = 8; int ledPin = 11; // переменные для хранения состояния кнопки и светодиода boolean lastButton = LOW; boolean currentButton = LOW; boolean ledOn = false; void setup() { pinMode(switchPin, INPUT); pinMode(ledPin, OUTPUT); } // функция для подавления дребезга boolean debounse(boolean last) { boolean current = digitalRead(switchPin); if(last != current) { delay(5); current = digitalRead(switchPin); } return current; } void loop() { currentButton = debounse(lastButton); if(lastButton == LOW && currentButton == HIGH) { ledOn = !ledOn; } lastButton = currentButton; digitalWrite(ledPin, ledOn); }

Вы могли заметить функцию debounse, о которой мы еще не писали. Она нужна для .

После того, как Вы разберетесь с начальными навыками работы с платой можно приступать к реализации более сложных и многогранных задач. Конструктор позволяет создать RC-машинку, управляемый вертолет, создать свой телефон, создать систему и т.д.

Для ускорения освоения работы с платой Ардуино рекомендуем вам начать делать устройства из нашей рубрики , где по шагам описаны процессы создания самых интересных устройств и гаджетов.

Вам понадобится

• плата Arduino UNO;
• кабель USB (USB A - USB B);
• персональный компьютер;
• светодиод;
• пара соединительных проводов длиной 5-10 см;
• при наличии - макетная плата (breadboard).

Arduino IDE

Загрузите среду разработки для Ардуино (Arduino IDE) с официального сайта для своей операционной системы (поддерживаются ОС Windows, Mac OS X, Linux). Можете выбрать установщик (Installer ), можете архив (ZIP file for non admin install ). Во втором случае программа просто запускается из папки, без установки. Скачанный файл содержит кроме среды разработки также драйверы для плат семейства Arduino.

Загружаем среду разработки Arduino IDE с официального сайта

2 Подключение Arduino к компьютеру

Подключите плату Arduino с помощью USB кабеля (типа USB-A - USB-B) к компьютеру. Должен загореться зелёный светодиод ON на плате.

Кабель "USB-A - USB-B" для подключения Arduino к компьютеру

3 Установка драйвера для Arduino

Установите драйвер для Arduino. Рассмотрим вариант установки на операционную систему Windows. Для этого дождитесь, когда операционная система предложит установить драйвер. Откажитесь. Нажмите клавиши Win + Pause , запустите Диспетчер устройств . Найдите раздел «Порты (COM и LPT)» . Увидите там порт с названием Arduino UNO (COMxx) . Кликните правой кнопкой мыши на нём и выберите Обновить драйвер . Укажите операционной системе расположение драйвера. Он находится в поддиректории drivers в той папке, которую мы только что скачали.

Запомните порт, к которому подключена плата Arduino. Чтобы узнать номер порта, запустите диспетчер устройств и найдите раздел «Порты (COM и LPT)». В скобках после названия платы будет указан номер порта. Если платы нет в списке, попробуйте отключить её от компьютера и, выждав несколько секунд, подключить снова.

Arduino в диспетчере устройств Windows

4 Настройка Arduino IDE

Укажите среде разработки свою плату. Для этого в меню Инструменты Плата выберите Arduino UNO .

Выбираем плату Arduino UNO в настройках

Укажите номер COM-порта, к которому подключена плата Arduino: Инструменты Порт .

Задаём последовательный порт, к которому подключена плата Arduino

5 Открываем пример программы

Среда разработки уже содержит в себе множество примеров программ для изучения работы платы. Откройте пример "Blink": Файл Образцы 01.Basics Blink .Кстати, программы для Ардуино называются «скетчи».

Открываем пример скетча для Arduino

6 Сборка схемы со светодиодом

Отключите Arduino от компьютера. Соберите схему, как показано на рисунке. Обратите внимание, что короткая ножка светодиода должна быть соединена с выводом GND, длинная - с цифровым пином "13" платы Arduino. Удобно пользоваться макетной платой, но при её отсутствии соедините провода скруткой.

Цифровой пин "13" имеет встроенный резистор на плате. Поэтому при подключении светодиода к плате внешний токоограничивающий резистор использовать не обязательно. При подключении светодиода к любым другим выводам Ардуино использование резистора обязательно, иначе сожжёте светодиод, а в худшем случае - порт Ардуино, к которому подключён светодиод!

Схема подключения светодиода к Arduino в память Ардуино

Теперь можно загрузить программу в память платы. Подключите плату к компьютеру, подождите несколько секунд, пока происходит инициализация платы. Нажмите кнопку Загрузить , и Ваш скетч запишется в память платы Arduino. Светодиод должен начать весело подмигивать вам с периодичностью 2 секунды (1 секунду горит, 1 выключен). Ниже приведён код нашей первой программы для Ардуино.

void setup() { // блок инициализации pinMode(13, OUTPUT); // задаём пин 13 в качестве выхода. } void loop() { // цикл, который повторяется бесконечно, пока включена плата: digitalWrite(13, HIGH); // подаём на 13 вывод высокий уровень - зажигаем светодиод delay(1000); // на 1000 мсек = 1 сек. digitalWrite(13, LOW); // подаём на 13 вывод низкий уровень - гасим светодиод delay(1000); // на 1 сек. } // далее цикл повторяется

Почитайте комментарии в тексте программы - их достаточно чтобы разобраться с нашим первым экспериментом. Сначала описываем блок инициализации setup() , в котором задаём начальные значения переменных и функции выводов Arduino. Далее следует бесконечный цикл loop() , который повторяется снова и снова, пока на плату подаётся питание. В этом цикле мы выполняем все необходимые действия. В данном случае - зажигаем и гасим светодиод. Оператор delay() задаёт длительность выполнения (в миллисекундах) предшествующего оператора. Оператор digitalWrite() указывает Ардуино, на какой вывод подать напряжение, и какой именно уровень напряжения.Ваш первый скетч готов!

В сети есть множество сайтов, посвящённых работе с платами семейства Arduino. Читайте, осваивайте, не бойтесь экспериментировать и познавать новое! Это увлекательное и полезное занятие, которое принесёт вам много удовольствия.

Обратите внимание

Будьте внимательны при работе с платой Arduino - это электронное изделие, которое требует бережного отношения. Снизу платы есть оголённые проводники, и если Вы положите плату на токопроводящую поверхность, есть вероятность сжечь плату. Также не трогайте плату влажными или мокрыми руками и избегайте при работе сырых помещений.

Эта вводная статья для тех, кто уже успел распаковать со своим ребенком десяток-другой цветных коробок от конструкторов, построил сотни разнообразных конструкций и заполнил деталями от Лего все доступные емкости в чулане. Если вы готовы перейти на следующий уровень: с электроникой, микроконтроллерами, датчиками и умными устройствами – значит, пришло время для экспериментов с Ардуино!

В этой серии статей мы соберем самое главное, что нужно узнать об Ардуино, чтобы начать заниматься с детьми самостоятельно. Даже если вы никогда не брали в руки паяльник и слова «контроллер» и «контроллёр» для вас имеют примерно схожий смысл, можете быть уверенными – у вас все равно все получится! Мир электроники и робототехники сегодня полон простых и очень удобных решений, позволяющих практически с нуля создавать очень интересные проекты. Наш учебник поможет вам быстро сориентироваться и сделать первые шаги.

Говоря бытовым языком, Ардуино – это , в которую можно воткнуть множество разных устройств и заставить их работать вместе с помощью программы, написанной на языке Ардуино в специальной среде программирования.

Чаще всего плата выглядит вот так:

На рисунке показана одна из плат Ардуино – Arduino Uno. Мы изучим ее подробнее на следующих уроках.

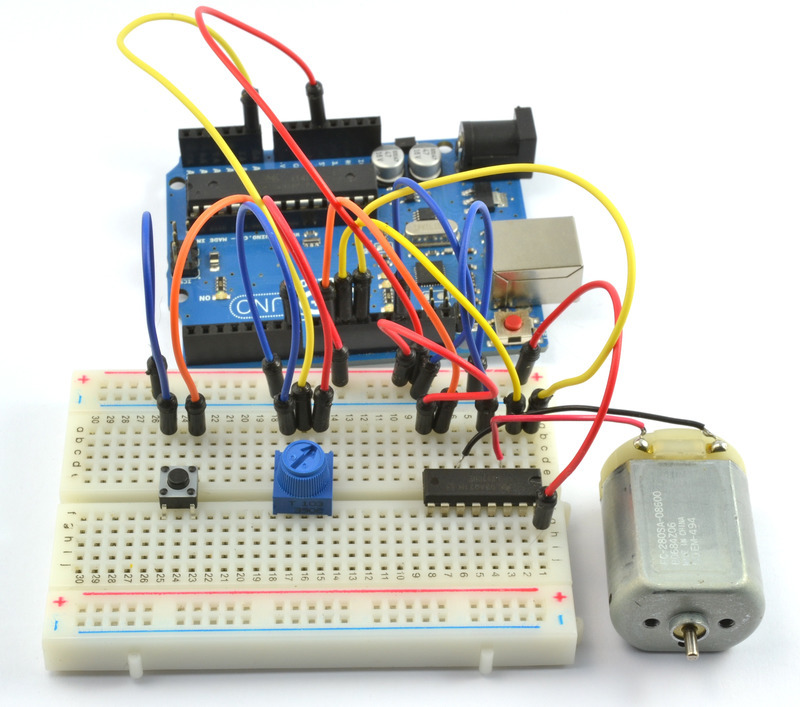

В плату можно втыкать провода и подключать множество разных элементов. Чаще всего, для соединения используется макетная плата для монтажа без пайки. Можно добавлять светодиоды, датчики, кнопки, двигатели, модули связи, реле и создавать сотни вариантов интересных проектов умных устройств. Плата Ардуино – это умная розетка, которая будет включать и выключать все присоединенное в зависимости от того, как ее запрограммировали.

Вся работа над проектом разбивается на следующие этапы:

1. Придумываем идею и проектируем.
2. Собираем электрическую схему. Тут нам пригодится макетная плата, упрощающая монтаж элементов. Безусловно, понадобятся навыки работы с электронными приборами и умение .
3. Подключаем к компьютеру через USB.
4. и записываем ее в плату буквально нажатием одной кнопки на экране в .
5. Отсоединяем от компьютера. Теперь устройство будет работать автономно – при включении питания оно будет управляться той программой, которую мы в него записали.

Программа и среда программирования выглядят вот так:

На экране показана программа (на сленге ардуинщиков текст программы называется “скетч”), которая будет мигать лампочкой, подсоединенной к 13 входу на плате Ардуино UNO. Как видим, программа вполне проста и состоит из понятных для знающих английский язык инструкций. В языке программирования Arduino используется свой диалект языка C++, но все возможности C++ поддерживаются.

Есть и другой вариант написания кода – визуальный редактор. Тут не нужно ничего писать – можно просто перемещать блоки и складывать из них нужный алгоритм. Программа загрузится в подключенную плату одним нажатием кнопки мыши!

В целом все выглядит довольно понятно, не так ли? Осталось разобраться в деталях.

Быстрый старт с Arduino

Для начала давайте поймем, с чем же и чем же мы собираемся заниматься. Что такое Ардуино и как его использовать? Если вы уже знакомы с темой – можете смело перескочить дальше. Если нет – давайте вместе выполним короткое погружение.

Ардуино – это…

Ардуино – это не бренд и не название поставщика конструкторов. Это общее название для целого семейства различных технологий и открытой платформы, в которую входят как аппаратные устройства (платы контроллеров и совместимое оборудование), так и софт, предназначенный для управления железками. По сути своей, Ардуино – это инфраструктура и среда, в которой можно собирать совместимые между собой электронные и механические компоненты в единое устройство, а потом через обычный компьютер за две минуты запрограммировать поведение этих самых железок так, как нам нужно.

Ардуино – это мостик из виртуального компьютерного мира в мир реальных вещей и устройств. Написав программу на обычном компьютере, мы управляем с ее помощью не виртуальными объектами, а вполне себе реальными датчиками, двигателями, экранами. Мы меняем мир вокруг себя – просто программируя на компьютере, используя бесплатный софт и множество уже готовых примеров библиотек.

Свое название технология получила, как это часто бывает, довольно случайно. Источником вдохновения послужил бар, в котором будущие создатели Ардуино любили выпить по кружечке чая. Называлось заведение именно так – Arduino, по имени главной исторической личности города Ивреа, короля Ардуино. Король какого-то яркого следа в истории не оставил и прослыл неудачником, но благодаря команде разработчиков новой платформы обрел новую популярность и сейчас известен миллионам людей по всему земному шару.

Почему Ардуино?

Вся прелесть Ардуино заключается в следующих простых преимуществах:

1. Простота. Да, да – именно простота (хотя Лего и другие игрушки, без сомнения, привычнее, но мы сравниваем не с ними). Для юных разработчиков электроники Ардуино «прячет» огромное количество разнообразных технических вопросов. Многие достаточно сложные проекты можно создавать очень быстро, без длительного погружения в детали. А это ведь очень важно для ребенка – не утратить интерес до первого полученного своими руками результата.
2. Популярность. Ардуино крайне популярна, вы сможете без труда найти ответы на любые вопросы на многочисленных форумах или сайтах. Сообщество Ардуино обширно и дружелюбно – там относительно мало прожженных жизнью снобов-инженеров и полно любителей и начинающих, с удовольствием делящихся своей радостью от найденного и узнанного. Это, конечно, откладывает отпечаток на качество советов, но как правило, даже самые сложные вопросы могут быть быстро решены с помощью форумов и сайтов.
3. Доступность. И сама технология, и практически весь софт выпускаются под открытыми лицензиями и вы можете свободно использовать чужие наработки, схемы, причем во многих случаях даже для коммерческого использования. Это экономит много времени и позволяет двигаться большими шагами, опираясь на опыт предыдущих исследователей.
4. Дешевизна. Комплект для первых занятий электроникой и программированием можно купить менее чем за 500 рублей. Полноценные курсы робототехники возможны при . Никакая другая технология не позволит вам так быстро и так эффективно войти в мир реальной учебной робототехники.

С чего начать?

Если вы хотите заниматься робототехникой с использованием Ардуино, то вам понадобится такой вот джентельменский набор:

1. с USB кабелем для подключения к компьютеру.
2. и провода.
3. Комплект базовых электронных компонентов и переходник для батарейки типа крона.
4. Установленная на компьютер среда

Все оборудование продается в наборах, называемых стартовыми –

В дальнейшем, если занятия действительно увлекут и будет желание продолжить эксперименты, то список оборудования будет расширяться:

1. Экраны и индикаторы.
2. Двигатели и , реле и .
3. Модули связи.
4. Разнообразные дополнительные модули и (шилды)

Если первые шаги дадут результат, со временем вы будете узнавать половину людей, стоящих в очереди на почте (если до сих пор вы их еще не знаете), а почтальоны при встрече будут узнавать вас в лицо и нервно перебегать на другую сторону дороги.

Как купить Ардуино?

Прежде чем узнать что-то полезное, надо сначала купить что-то полезное. Для экспериментов с электроникой вам понадобится та сама электроника в виде конструктора или отдельных плат. Рекомендуется купить не очень дорогой отечественный набор с основными компонентами и затем уже заказать себе с Алиэкспресса датчики, двигатели, контроллеры и другие сокровища. можно найти в инернете (не только на нашем сайте). Если вы живете в большом городе, то покупка всего необходимого займет максимум два дня. Найти нужный магазин легко в интернете.

Пару слов о . Сегодня их на совершенно легальных условиях может делать любой производитель: как крупный, такой как Intel, так и мелкие noname поставщики из Китая. Надежность и удобство «китайских» и «официальных» платы Ардуино в большинстве случаев одинаковые. Поэтому незачем переплачивать – для своих учебных проектов можете смело покупать аналоги, которые легко найти в интернете.

Как отличить «оригинал» от «совместимой платы»:

1. «Китайские» платы не имеют права ставить логотип Ардуино.
2. «Китайские» платы стоят гораздо дешевле.
3. «Китайские» часто используют другой чип для обслуживания соединения с компьютером, на который нужны специальные драйвера. Драйвера устанавливаются за секунду и практически никогда не вызывают каких-либо проблем.

Еще раз подчеркнем, использование не оригинальных плат совершенно легально. Ардуино – открытая архитектура и разработчики дают возможность собрать свою версию платы всем желающим.

Нет возможности купить?

Если вы живете в Антарктиде или у вас действительно не хватает средств даже на самые простые наборы, то не отчаивайтесь – можно начать изучение Ардуино на виртуальных тренажерах. Самый мощный, простой и популярный сегодня вариант – это онлайн сервис Tinkercad от известной компании Autodesk. Вы сможете создавать электронные схемы, подключая множество разнообразных компонентов, а затем «включать» питание и измерять все электрические показатели. В библиотеке устройств есть и плата Ардуино, и даже встроенный редактор для программирования (включая визуальный!). Вы можете найти на нашем сайте отдельную статью

Начать свой путь в IT бывает очень сложно хотя бы просто потому, что глядя на окружающие технологии невозможно отделить «железный» интерес от программного. С одной стороны - желание создать устройство с безупречным внешним видом, множеством датчиков и безграничными возможностями, с другой - таинство обработки данных, стремление максимально увеличить быстродействие, не пренебрегая функциональностью. Arduino - первый шаг к большим изобретениям, не требующий ни глубоких знаний схемотехники, ни опыта в программировании.

Что такое Arduino

Если называть вещи своими именами, то Arduino - это конструктор для тех, кому надоело созидать бесполезные образы и захотелось хоть немного наделить их жизнью. В самом простейшем случае Arduino - печатная плата, на которой расположен контроллер, кварцевый генератор, АЦП/ЦАП, несколько разъёмов, диодов и кнопок. Остальное - дело рук хозяина: хотите - создавайте робота, хотите - программно-аппаратную платформу для «умного» дома, ну или забудьте про практическую пользу и развлекайтесь .

Конечно, в зависимости от того. насколько далеко вы хотите зайти в своих экспериментах, хотите ли вы получать фильтрованное удовольствие или сделать из Arduino платформу для собственного заработка, вам придётся совершенствоваться и в проектировании железа, и в изучении языков программирования. О последнем сегодня чуть подробнее.

Arduino достаточно ограниченная платформа в плане возможностей программирования, особенно в сравнении с Raspberry Pi. В силу того, что порог входа неприлично низкий (базовый Tutorial занимает 3 листа формата A4), то рассчитывать на изобилие языков без подключения дополнительных модулей не приходится. За основу здесь принят C/C++ , но с использованием различных IDE и библиотек вы получите доступ к оперированию Python, C#, Go, а также таким детским развлечениям, как Snap! и ArduBlock. О том как, когда и кому их использовать, поговорим далее.

C/C++

Базовый язык платформы Arduino, который с некоторыми доработками и упрощениями используется в стандартной программной оболочке. Найти все доступные команды «для новичка» можно , но никто не мешает вам воспользоваться исходными возможностями языка C++, никаких надстроек не потребуетс. Если же есть желание поиграть с «чистым» C, то к вашим услугам программа , предназначенная, как следует из названия, для взаимодействия ОС Windows и МК серии AVR, которые и используются на Arduino. Более подробное руководство можете прочитать вот .

Ardublock

Временно отойдем от языков взрослых к любимому ребятней языку Scratch, а вернее к его адаптации - Ardublock. Здесь всё тоже самое, но с адаптацией к вашей платформе: цветные блоки, конструктор, русские названия, простейшая логика. Такой вариант здорово подойдет даже тем, кто с программированием не знаком вовсе. Подобно тому, как в языке Logo вы можете перемещать виртуальную черепашку по виртуальной плоскости, здесь с помощью нехитрых операций вы можете заинтересовать ребенка реальной интерпретацией его программных действий.

Да, кстати, для использования необходимо на вашу стандартную среду Arduino IDE установить . Последние версии лучше не хватать, они довольно сложные, для начала подойдет датированная концом 2013 года. Для установки скачанный файл переименовываем в «ardublock-all» и запихиваем в папку «Мои документы/Arduino/tools/ArduBlockTool/tool». Если её не существует - создаем. Если что-то не поняли, то вот более подробно.

Snap!

По сравнению с Ardublock, Snap! имеет расширенные возможности в виде дополнительных блоков, возможности использования списков и функций. То есть Snap! в общем и целом уже похож на взрослый язык программирования, не считая, что вам по прежнему необходимо играть в конструктор кода.

Для того, чтобы использовать этот язык, придется сходить на сайт snap4arduino.org и скачать необходимые компоненты для вашей ОС. Инструкции по установке, использованию и видеопримеры ищите здесь же.

Python

Формально программировать на Arduino вы можете используя хоть язык Piet, просто потому что при должном упорстве вы скомпилируете в машинный код что угодно. Но в силу того, что Python - один из наиболее популярных языков с практически оптимальным сочетанием сложность\возможности, то обойти стороной его применяемость в Arduino было бы нелепо. Начать изучение Python вы можете с нашего бесплатного

Введение

Freeduino/Arduino программируется на специальном языке программирования – он основан на C/C ++, и позволяет использовать любые его функции. Строго говоря, отдельного языка Arduino не существует, как и не существует компилятора Arduino – написанные программы преобразуются (с минимальными изменениям) в программу на языке C/C++, и затем компилируются компилятором AVR-GCC. Так что фактически, используется специализированный для микроконтроллеров AVR вариант C/C++.

Разница заключается в том, что Вы получаете простую среду разработки, и набор базовых библиотек, упрощающих доступ к находящейся «на борту» микроконтроллера периферии.

Согласитесь, очень удобно начать работу с последовательным портом на скорости 9600 бит в секунду, сделав вызов одной строчкой:

Serial.begin(9600);

А при использовании «голого» C/C++ Вам бы пришлось разбираться с документацией на микроконтроллер, и вызывать нечто подобное:

UBRR0H = ((F_CPU / 16 + 9600 / 2) / 9600 - 1) >> 8;
UBRR0L = ((F_CPU / 16 + 9600 / 2) / 9600 - 1);
sbi(UCSR0B, RXEN0);
sbi(UCSR0B, TXEN0);
sbi(UCSR0B, RXCIE0);

Здесь кратко рассмотрены основные функции и особенности программирования Arduino. Если Вы не знакомы с синтаксисом языков C/C++, советуем обратиться к любой литературе по данному вопросу, либо Internet-источникам.

С другой стороны, все представленные примеры очень просты, и скорее всего у Вас не возникнет трудностей с пониманием исходных текстов и написанием собственных программ даже без чтения дополнительной литературы.

Более полная документация (на английском языке) представлена на официальном сайте проекта – http://www.arduino.cc . Там же есть форум, ссылки на дополнительные библиотеки и их описание.

По аналогии с описанием на официальном сайте проекта Arduino, под «портом» понимается контакт микроконтроллера, выведенный на разъем под соответствующим номером. Кроме того, существует порт последовательной передачи данных (COM-порт).

Структура программы

В своей программе Вы должны объявить две основных функции: setup() и loop().

Функция setup() вызывается один раз, после каждого включения питания или сброса платы Freeduino. Используйте её, чтобы инициализировать переменные, установить режимы работы цифровых портов и т.д.

Функция loop() последовательно раз за разом исполняет команды, которые описаны в ее теле. Т.е. после завершения функции снова произойдет ее вызов.

Разберем простой пример:

void setup() // начальные установки
{
beginSerial(9600); // установка скорости работы серийного порта на 9600 бит/сек
pinMode(3, INPUT); // установка 3-его порта на ввод данных
}

// Программа проверяет 3-ий порт на наличие на нём сигнала и посылает ответ в
// виде текстового сообщения на последовательный порт компьютера
void loop() // тело программы
{
if (digitalRead(3) == HIGH) // условие на опрос 3го порта
serialWrite("H"); // отправка сообщения в виде буквы «Н» на COM-порт
else
serialWrite("L"); // отправка сообщения в виде буквы «L» на COM-порт
delay(1000); // задержка 1 сек.
}

pinMode (порт, режим);

Описание:

Конфигурирует указанный порт на ввод или вывод сигнала.

Параметры:

порт – номер порта, режим которого Вы желает установить (значение целого типа от 0 до 13).

режим – либо INPUT (ввод) либо OUTPUT (вывод).

pinMode(13, OUTPUT); //13й вывод будет выходом
pinMode(12, INPUT); //а 12й – входом

Примечание:

Аналоговые входы могут использоваться как цифровые входы/выходы, при обращении к ним по номерам с 14 (аналоговый вход 0) по 19 (аналоговый вход 5)

digitalWrite(порт, значение);

Описание:

Устанавливает высокий (HIGH) или низкий (LOW) уровень напряжения на указанном порте.

Параметры:

порт: номер порта

значение: HIGH или LOW

digitalWrite(13, HIGH); // выставляем 13й вывод в «высокое» состояние

value = digitalRead (порт);

Описание:

Считывает значение на указанном порту

Параметры:

порт: номер опрашиваемого порта

Возвращаемое значение: возвращает текущее значение на порту (HIGH или LOW) типа int

int val;
val = digitalRead(12); // опрашиваем 12й вывод

Примечание:

Если к считываемому порту ничего не подключено, то функция digitalRead () может беспорядочно возвращать значения HIGH или LOW.

Аналоговый ввод/вывод сигнала

value = analogRead(порт);

Описание:

Считывает значение с указанного аналогового порта. Freeduino содержит 6 каналов, аналого-цифрового преобразователя на 10 битов каждый. Это означает, что входное напряжения от 0 до 5В преобразовывается в целочисленное значение от 0 до 1023. Разрешающая способность считывания составляет: 5 В/1024 значений = 0,004883 В/значение (4,883 мВ). Требуется приблизительно 100 нС (0.0001 С), чтобы считать значение аналогового ввода, так что максимальная скорость считывания - приблизительно 10000 раз в секунду.

Параметры:

Возвращаемое значение: возвращает число типа int в диапазоне от 0 до 1023, считанное с указанного порта.

int val;
val = analogRead(0); // считываем значение на 0м аналоговом входе

Примечание:

Аналоговые порты по умолчанию определенны на ввод сигнала и в отличие от цифровых портов их не требуется конфигурировать с помощью вызова функции pinMode.

analogWrite(порт, значение);

Описание:

Выводит на порт аналоговое значение. Эта функция работает на: 3, 5, 6, 9, 10, и 11 цифровых портах Freeduino.

Может применяться для изменения яркости светодиода, для управления двигателем и т.д. После вызова функции analogWrite, соответствующий порт начинает работать в режиме широтно-импульсного модулирования напряжения до тех пор, пока не будет следующего вызова функции analogWrite (или функций digitalRead / digitalWrite на том же самом порте).

Параметры:

порт: номер опрашиваемого аналогового входа

значение: целочисленное между 0 и 255. Значение 0 генерирует 0 В на указанном порте; значение 255 генерирует +5 В на указанном порте. Для значений между 0 и 255, порт начинает быстро чередовать уровень напряжения 0 и +5 В - чем выше значение, тем, более часто порт генерирует уровень HIGH (5 В).

analogWrite(9, 128);// устанавливаем на 9 контакте значение эквивалентное 2,5В

Примечание:

Нет необходимости вызвать функцию pinMode, чтобы установить порт на вывод сигналов перед вызовом функции analogWrite.

Частота генерирования сигнала – приблизительно 490 Гц.

time = millis();

Описание:

Возвращает число миллисекунд, с момента исполнения Freeduino текущей программы. Счетчик переполнится и обнулится приблизительно через 9 часов.

Возвращаемое значение: возвращает значение типа unsigned long

unsigned long time; // объявление переменной time типа unsigned long
time = millis(); // передача количества миллисекунд

delay(время_мс);

Описание:

Приостанавливает программу на заданное число миллисекунд.

Параметры:

время_мс – время задержки программы в миллисекундах

delay(1000); //пауза 1 секунда

delayMicroseconds

delayMicroseconds(время_мкс);

Описание:

Приостанавливает программу на заданное число микросекунд.

Параметры:

время_мкс – время задержки программы в микросекундах

delayMicroseconds(500); //пауза 500 микросекунд

pulseIn(порт, значение);

Описание:

Считывает импульс (высокий или низкий) c цифрового порта и возвращает продолжительность импульса в микросекундах.

Например, если параметр «значение» при вызове функции установлен в HIGH, то pulseIn() ожидает, когда на порт поступит высокий уровень сигнала. С момента его поступления начинается отсчет времени до тех пор, пока на порт не поступит низкий уровень сигнала. Функция возвращает длину импульса (высокого уровня) в микросекундах. Работает с импульсами от 10 микросекунд до 3 минут. Обратите внимание, что эта функция не будет возвращать результат, пока импульс не будет обнаружен.

Параметры:

порт: номер порта, с которого считываем импульс

значение: тип импульса HIGH или LOW

Возвращаемое значение: возвращает длительность импульса в микросекундах (тип int)

int duration; // объявление переменной duration типа int
duration = pulseIn(pin, HIGH); // измеряем длительность импульса

Последовательная передача данных

Freeduino имеет встроенный контроллер для последовательной передачи данных, который может использоваться как для связи между Freeduino/Arduino устройствами, так и для связи с компьютером. На компьютере соответствующее соединение представлено USB COM-портом.

Связь происходит по цифровым портам 0 и 1, и поэтому Вы не сможете использовать их для цифрового ввода/вывода если используете функции последовательной передачи данных.

Serial.begin(скорость_передачи);

Описание:

Устанавливает скорость передачи информации COM порта битах в секунду для последовательной передачи данных. Для того чтобы поддерживать связь с компьютером, используйте одну из этих нормированных скоростей: 300, 1200, 2400, 4800, 9600, 14400, 19200, 28800, 38400, 57600, или 115200. Также Вы можете определить другие скорости при связи с другим микроконтроллером по портам 0 и 1.

Параметры:

скорость_передачи: скорость потока данных в битах в секунду.

Serial.begin(9600); //устанавливаем скорость 9600 бит/сек

Serial.available

count = Serial.available();

Описание:

Принимаемые по последовательному порту байты попадают в буфер микроконтроллера, откуда Ваша программа может их считать. Функция возвращает количество накопленных в буфере байт. Последовательный буфер может хранить до 128 байт.

Возвращаемое значение:

Возвращает значение типа int – количество байт, доступных для чтения, в последовательном буфере, или 0, если ничего не доступно.

if (Serial.available() > 0) { // Если в буфере есть данные
// здесь должен быть прием и обработка данных
}

char = Serial.read();

Описание:

Считывает следующий байт из буфера последовательного порта.

Возвращаемое значение:

Первый доступный байт входящих данных с последовательного порта, или -1 если нет входящих данных.

incomingByte = Serial.read(); // читаем байт

Описание:

Очищает входной буфер последовательного порта. Находящиеся в буфере данные теряются, и дальнейшие вызовы Serial.read() или Serial.available() будут иметь смысл для данных, полученных после вызова Serial.flush().

Serial.flush(); // Очищаем буфер – начинаем прием данных «с чистого листа»

Описание:

Вывод данных на последовательный порт.

Параметры:

Функция имеет несколько форм вызова в зависимости от типа и формата выводимых данных.

Serial.print(b, DEC) выводит ASCII-строку - десятичное представление числа b.

int b = 79;

Serial.print(b, HEX) выводит ASCII-строку - шестнадцатиричное представление числа b.

int b = 79;

Serial.print(b, OCT) выводит ASCII-строку - восьмеричное представление числа b.

int b = 79;
Serial.print(b, OCT); //выдаст в порт строку «117»

Serial.print(b, BIN) выводит ASCII-строку - двоичное представление числа b.

int b = 79;
Serial.print(b, BIN); //выдаст в порт строку «1001111»

Serial.print(b, BYTE) выводит младший байт числа b.

int b = 79;
Serial.print(b, BYTE); //выведет число 79 (один байт). В мониторе
//последовательного порта получим символ «O» - его
//код равен 79

Serial.print(str) если str – строка или массив символов, побайтно передает str на COM-порт.

char bytes = {79, 80, 81}; //массив из 3 байт со значениями 79,80,81
Serial.print("Here our bytes:"); //выводит строку «Here our bytes:»
Serial.print(bytes); //выводит 3 символа с кодами 79,80,81 –
//это символы «OPQ»

Serial.print(b) если b имеет тип byte или char, выводит в порт само число b.

char b = 79;
Serial.print(b); //выдаст в порт символ «O»

Serial.print(b) если b имеет целый тип, выводит в порт десятичное представление числа b.

int b = 79;
Serial.print(b); //выдаст в порт строку «79»

Описание:

Функция Serial.println аналогична функции Serial.print, и имеет такие же варианты вызова. Единственное отличие заключается в том, что после данных дополнительно выводятся два символа – символ возврата каретки (ASCII 13, или "\r") и символ новой линии (ASCII 10, или "\n").

Пример 1 и пример 2 выведут в порт одно и то же:

int b = 79;
Serial.print(b, DEC); //выдаст в порт строку «79»
Serial.print("\r\n"); //выведет символы "\r\n" – перевод строки
Serial.print(b, HEX); //выдаст в порт строку «4F»
Serial.print("\r\n");//выведет символы "\r\n" – перевод строки

int b = 79;
Serial.println(b, DEC); //выдаст в порт строку «79\r\n»
Serial.println(b, HEX); //выдаст в порт строку «4F\r\n»

В мониторе последовательного порта получим.
